GH4169G高溫合金是在GH4169合金中添加 P、B 等微量元素所得的一種改進型變形鎳基高溫合金，在?250~700℃ 溫度范圍內具有良好的抗疲勞、抗氧化、耐腐蝕、加工及焊接性能，被廣泛應用于航空發動機領域，可用于加工盤、環、葉片、軸等眾多關鍵零部件[1-2]。

電解加工技術是目前國內外航空發動機關鍵零部件加工的先進技術之一，具有無工具損耗，不受材料自身力學性能限制，加工效率高等優點[3-4]，能夠很好地滿足航空發動機制造中材料特殊、加工難度大以及加工批量大的獨特需求。因此，國內外在高溫合金尤其是GH4169合金的電解加工方面開展了大量研究工作[5-6]。

Tang 等[7]研究了GH4169合金在電解加工過程中的電化學溶解機理，為GH4169合金電解加工的實際應用奠定基礎。南京航空航天大學[8-10]、北京航空制造工程研究所[11-13]等單位長期致力于GH4169等高溫合金電解加工技術的研究，并取得了可喜的成績。

然而，國內在GH4169等高溫合金電解加工領域的研究主要關注于工藝參數優化和陰極參數(如形狀、旋轉速率、旋轉方式等)[14-15]方面，有關電解加工對GH4169高溫合金表面完整性和力學性能影響的研究報道較少，缺乏與傳統機械加工方式的對比。本研究對比了電解加工和機械加工兩種方式對航空發動機用 GH4169G高溫合金表面完整性及力學性能的影響，為電解加工技術的工程化應用提供理論支撐。

1、實驗

1.1材料

GH4169G高溫合金的尺寸為130mm×50mm×3mm，名義化學成分(以質量分數計)為：Ni 50%~55.0%，Cr 17.0%~21.0%，Mo 2.80%~3.30%，Al 0.30%~0.70%，Ti 0.75%~1.15%，C≤0.08%，Co≤1.0%，Fe 余量。

1.2加工工藝

1.2.1電解加工

電解加工采用 10% NaCl 電解液，電壓 35 V，進給速率約1.4mm/min，溫度約 30℃，占空比 30%，頻率0.6 kHz。

1.2.2機械加工

機械加工主要包括切削和磨削：切削深度約 15mm，車床轉速320r/min，進給量約30mm/min；磨削深度 0.01~0.02mm，砂輪轉速 10~20m/s。

1.3性能測試

1.3.1表面完整性分析

采用 JEOL JSM-7900F 型掃描電子顯微鏡(SEM)及其搭載的電子背散射衍射系統(EBSD)分析樣品表面的顯微組織結構。采用 ZYGO NeXView 型白光干涉三維形貌儀分析樣品的表面輪廓，并檢測表面粗糙度。采用Proto iXRD 殘余應力分析儀檢測樣品的殘余應力，正值代表殘余拉應力，負值代表殘余壓應力。

1.3.2力學性能試驗

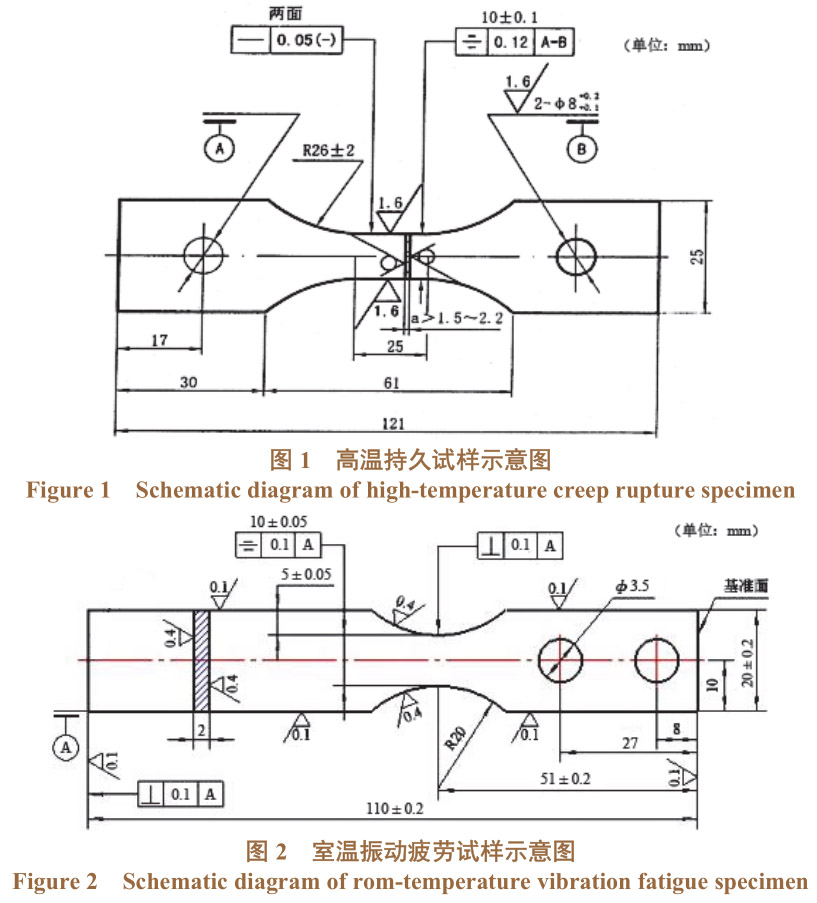

力學性能試驗包括高溫持久試驗和室溫振動疲勞試驗，試樣尺寸分別見圖 1 和圖 2。高溫持久試驗按照GB/T 2039–2012《金屬材料 單軸拉伸蠕變試驗方法》進行，試驗溫度 680℃，應力 690 MPa，以斷裂時間和延伸率為指標來評估高溫持久性能。室溫振動疲勞試驗按照 HB 5277–1984《發動機葉片及材料振動疲勞試驗方法》在室溫下進行，應力選擇680MPa和600MPa兩個水平，以試樣的疲勞壽命(N)為指標來評價室溫疲勞性能。

2、 結果與討論

2.1加工方式對GH4169G 高溫合金表面完整性的影響

2.1.1表面形貌

從圖 3 可知，經機械加工后GH4169G高溫合金表面存在明顯的加工刀痕。經電解加工后，GH4169G 高溫合金表面變得雜亂，局部存在晶界(見圖 3b 方框區域)，晶界上有針狀δ相，晶粒內部較平整，這可能是因為不同相的成分有差異，在電解加工過程中的溶解速率不同。

2.1.2表面粗糙度

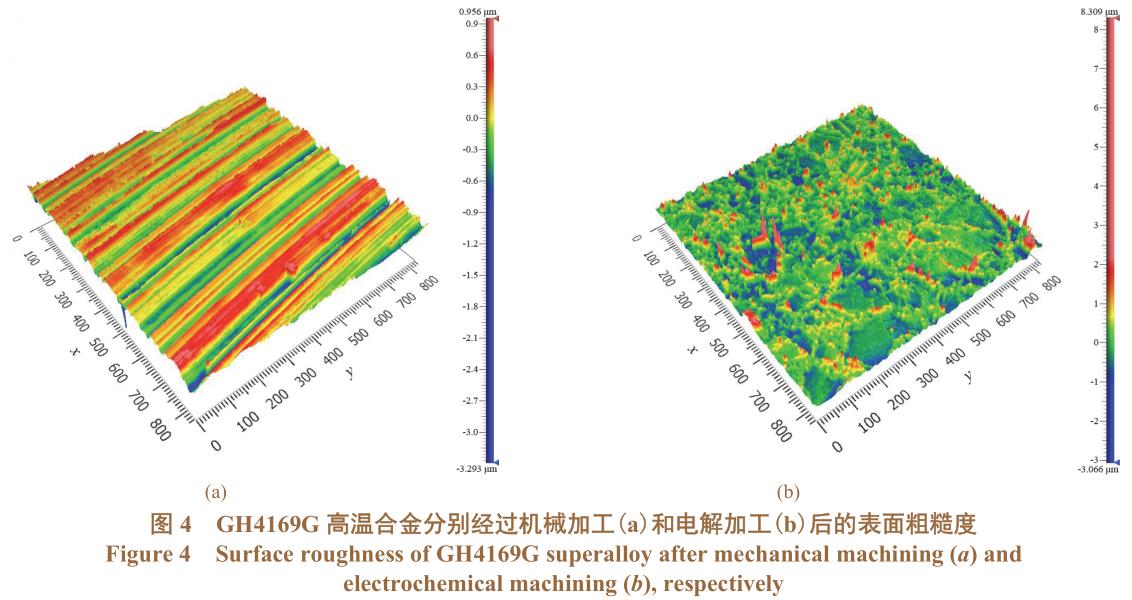

一般表面粗糙度越大，局部應力集中越強烈，越容易引發疲勞裂紋[16]。從圖 4 可知，機械加工表面的機加刀痕較規則，與圖 3a 一致，其表面粗糙度約為 0.256μm。電解加工表面的粗糙度約為0.408μm，高于機械加工表面。圖 4b 顯示的紅色凸出區域的位置與圖3b中的晶界基本吻合，推測是由于電解加工過程中 GH4169G合金中不同相的溶解速率差別較大，即晶界處的δ相比基體相γ相及增強相 γ′相和 γ′′相的溶解可能更慢。

2.1.3表面殘余應力

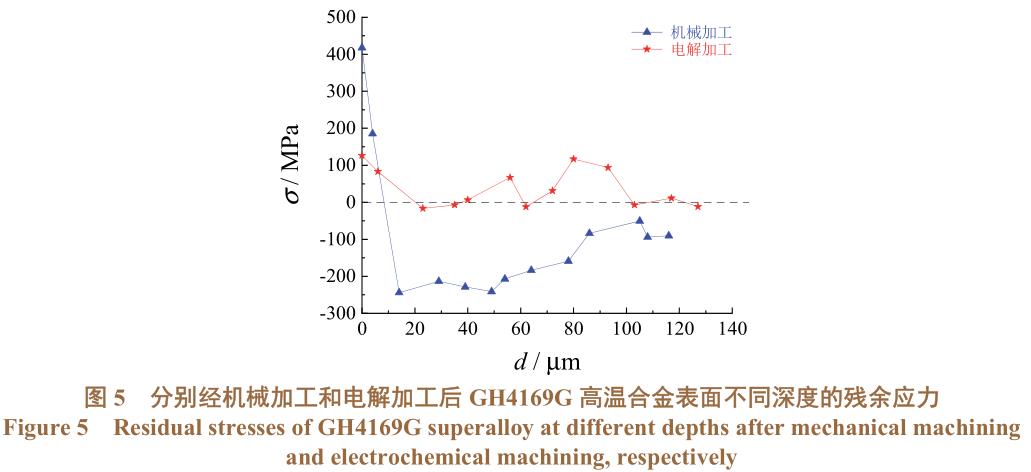

一般而言，殘余拉應力會顯著降低材料的疲勞極限，縮短疲勞壽命；殘余壓應力則能夠有效抑制疲勞裂紋的萌生和發展，從而提高疲勞極限，延長疲勞壽命[17]。從圖 5 可知，GH4169G 高溫合金機械加工試樣表層10 μm 深度內均呈現殘余拉應力狀態，最大約 400 MPa；之后表現為殘余壓應力，最大約?250 MPa；隨著深度增大，壓應力逐漸減小，距表面100μm 處時，殘余壓應力約為?50 MPa。這是金屬材料機械加工表面殘余應力的典型變化趨勢，其中最表層的拉應力和大幅的應力變化可能會導致疲勞裂紋的萌生。GH4169G 高溫合金電解加工試樣從表面到內部的殘余應力變化幅度較小，基本保持在100MPa以內，這表明電解加工表面殘余應力較平穩，不易產生疲勞裂紋。

2.1.4晶粒取向

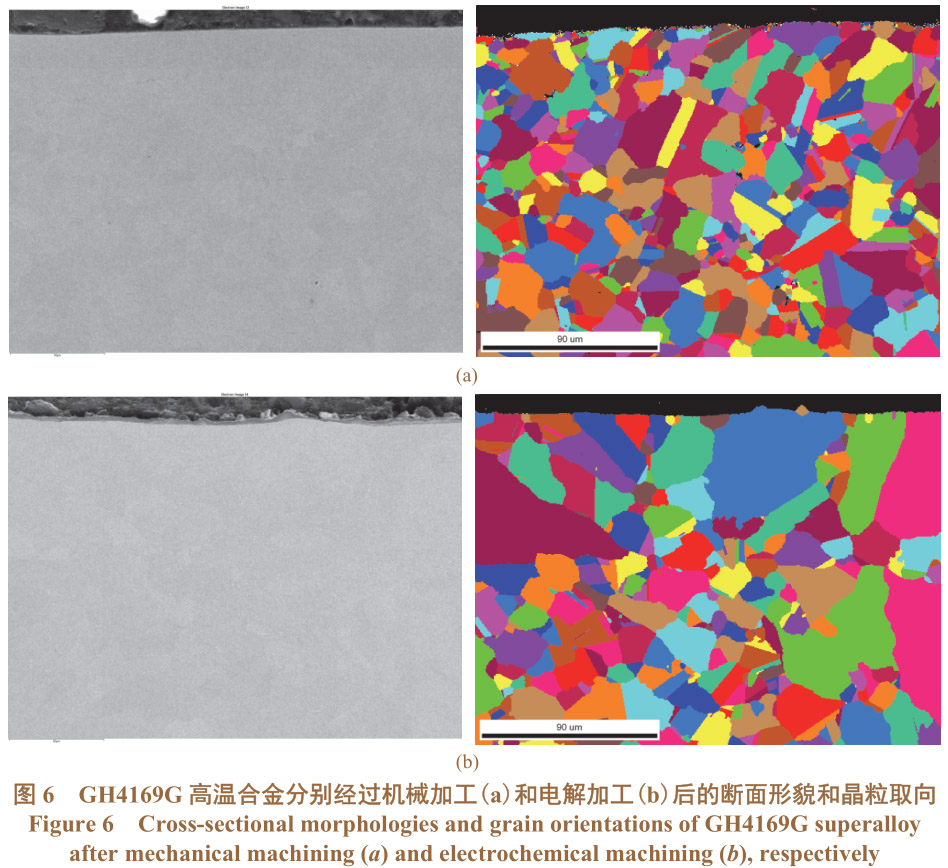

機械加工與電解加工對材料的去除方式不同，對材料表面晶粒取向造成的影響也就不同。從圖 6 可知，機械加工試樣靠近表面區域存在較薄的細晶層，厚度為幾個μm。這是由于在機械加工過程中材料表面發生強烈的塑性變形，引起表面晶粒細化甚至破碎。電解加工試樣表面完全觀察不到細晶層，表層晶粒的邊緣整齊，說明電解加工過程中表面只是發生均勻腐蝕，并沒有明顯的塑性變形。

2.2加工方式對GH4169G 高溫合金力學性能的影響

2.2.1高溫持久性能

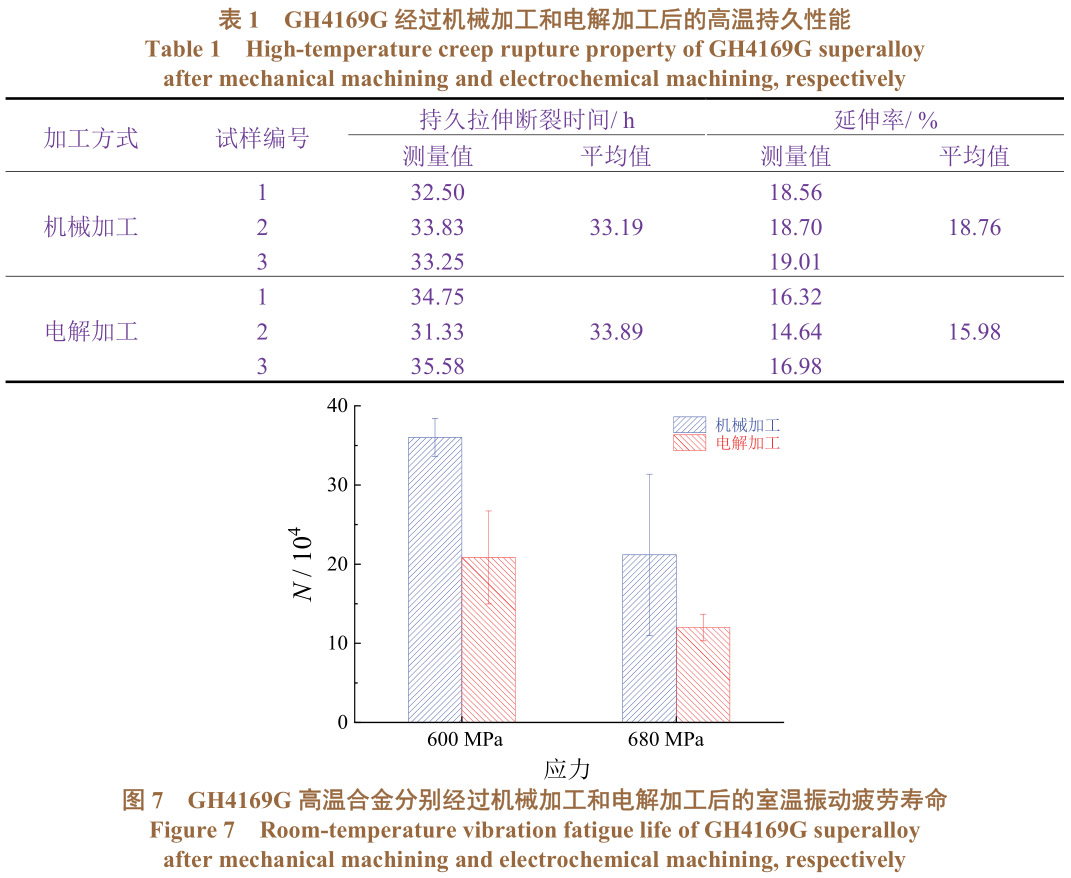

高溫持久性能是保證高溫合金零部件安全服役的重要參數之一。從表 1 可知，機械加工試樣的平均持久拉伸斷裂時間為 33.19 h，斷裂后的平均延伸率為 18.76%；電解加工試樣平均持久斷裂時間為 33.89 h，斷裂后的平均延伸率為 15.98%。可見兩種方式加工后GH4169G 試樣的高溫持久性能相當，表明加工方式對高溫持久性能的影響不明顯。

2.2.2室溫振動疲勞性能

室溫振動疲勞性能是航空發動機渦輪葉片的重要性能之一。如圖 7 所示，在600MPa和680MPa 應力下，機械加工試樣的疲勞壽命均大于電解加工試樣，但處于同一數量級。一般而言，GH4169G試樣表面粗糙度越大，表面殘余應力呈現拉應力狀態越明顯，應力值越大，則疲勞性能越差。結合圖 4 和圖 5 可知，表面粗糙度對GH4169G 高溫合金室溫振動疲勞性能的影響更大。

3、 結論

(1) 相比于機械加工，GH4169G 高溫合金電解加工后的表面無明顯的機加刀痕及晶粒細化或破碎的變形層，表面粗糙度略高，且表面殘余應力變化幅度較小，基本保持在100MPa以內。

(2)GH4169G 高溫合金電解加工后的高溫持久性能與機械加工相當，而室溫振動疲勞壽命低于機械加工，這可能是由于其表面粗糙度較大。

參考文獻：

[1]杜金輝, 呂東旭, 鄧群, 等.GH4169 合金研制進展[J].中國材料進展,2012, 31 (12): 12-20.

DU J H, LV D X, DENG Q, et al.Progress inGH4169alloy development [J].Materials China, 2012, 31 (12): 12-20.

[2]吳明陽, 王博, 程耀楠, 等.高溫合金材料特性及加工技術進展[J].哈爾濱理工大學學報, 2015, 20 (6): 24-31.

WU M Y, WANG B, CHENG Y N, et al.Development of the materialproperties and machining technology of superalloy [J].Journal of HarbinUniversity of Science and Technology, 2015, 20 (6): 24-31.

[3]朱荻.國外電解加工的研究進展[J].電加工與模具, 2000 (1): 1-9.

ZHU D.The latest advances and the principal issues in ECM [J].Electromachining & Mould, 2000 (1): 1-9.

[4]ASOKAN P, KUMAR R R, JEYAPAUL R, et al.Development of multi-objective optimization models for electrochemical machining process [J].The International Journal of Advanced Manufacturing Technology, 2008,39 (1/2): 55-63.

[5]SATISH G J, GAITONDE V N, KULKARNI V N.Traditional and non-traditional machining of nickel-based superalloys: a brief review [J].Materials Today: Proceedings, 2021, 44 (Part 1): 1448-1454.

[6]XU Z Y, WANG Y D.Electrochemical machining of complex componentsof aero-engines: developments, trends, and technological advances [J].Chinese Journal of Aeronautics, 2021, 34 (2): 28-53.

[7]TANG Y, XU Z Y.The electrochemical dissolution characteristics ofGH4169 nickel base super alloy in the condition of electrochemicalmachining [J].International Journal of Electrochemical Science, 2018, 13:1105-1119.

[8]陸嘉文, 朱棟, 王福平, 等.鎳基高溫合金GH4169電解加工殘余應力研究[J].機械制造與自動化, 2021, 50 (6): 14-16, 20.

LU J W, ZHU D, WANG F P, et al.Research on residual stress of GH4169ECM [J].Machine Building & Automation, 2021, 50 (6): 14-16, 20.

[9]葛媛媛, 徐家文, 趙建社, 等.鎳基高溫合金GH4169電解加工 ηω–i曲線測定[J].宇航材料工藝, 2006 (4): 38-41.

GE Y Y, XU J W, ZHAO J S, et al.Research on characteristic of ηω–i inECM high temperature nickel alloy (GH4169) [J].Aerospace Materials &Technology, 2006 (4): 38-41.

[10] 孫倫業, 徐正揚, 朱荻.鎳基高溫合金整體葉盤葉柵通道電解加工的成形精度控制[J].機械科學與技術, 2013, 32 (8): 1230-1234, 1238.

SUN L Y, XU Z Y, ZHU D.The accuracy control of Ni-based superalloyblisk channels by electrochemical machining [J].Mechanical Science andTechnology for Aerospace Engineering, 2013, 32 (8): 1230-1234, 1238.

[11] 張明岐, 傅軍英.高溫合金整體葉盤精密振動電解加工方法的應用分析[J].航空制造技術, 2009 (22): 26-29.

ZHANG M Q, FU J Y.Application analysis of precise vibratingelectrochemical machining in high-temperature alloy disk [J].AeronauticalManufacturing Technology, 2009 (22): 26-29.

[12] 張明岐, 張志金, 黃明濤.航空發動機壓氣機整體葉盤電解加工技術[J].航空制造技術, 2016 (21): 86-92.

ZHANG M Q, ZHANG Z J, HUANG M T.Electrochemical machiningtechnology of aeroengine compressor blisk [J].Aeronautical ManufacturingTechnology, 2009 (21): 86-92.

[13] 黃明濤, 傅軍英, 劉萌, 等.航空發動機整流器精密振動電解加工技術研究[J].航空制造技術, 2021, 64 (9): 32-38, 59.

HUANG M T, FU J Y, LIU M, et al.Research on aero-engine rectifierwith precision electrochemical machining process [J].AeronauticalManufacturing Technology, 20021, 64 (9): 32-38, 59.

[14] WANG J, XU Z Y, WANG J T, et al.Electrochemical machining of bliskchannels with rotations of the cathode and the workpiece [J].InternationalJournal of Mechanical Sciences, 2021, 208: 106655.

[15] ZHANG Y, XU Z Y, XING J, et al.Effect of tube-electrode inner diameteron electrochemical discharge machining of nickel-based superalloy [J].

Chinese Journal of Aeronautics, 2016, 29 (4): 1103-1110.

[16] MAIYA P S.Geometrical characterization of surface roughness and itsapplication to fatigue crack initiation [J].Materials Science and Engineering,1975, 21: 57-62.

[17] THOMPASON S R, RUSCHAU J J, NICHOLAS T.Influence of residualstresses on high cycle fatigue strength of Ti–6Al–4V subject to foreignobject damage [J].International Journal of Fatigue, 2001, 23 (Suppl.1):405-412.
