GH4169高溫合金在 －253 ～700 ℃的溫度范圍內(nèi)具有良好的綜合性能 ［1?2］ ，是現(xiàn)代國民經(jīng)濟(jì)和國防建設(shè)不可替代的關(guān)鍵材料 ［3?5］ ，其成分與 Inconel 718 合金類似，GH4169高溫合金是一種為數(shù)不多的高 Nb 鑄造鎳基合金，Nb 元素偏析會(huì)使合金中析出大量的 Laves 相 ［6?7］；同時(shí)還存在不同形狀和分布的針狀 δ 相，對(duì)合金力學(xué)性能的影響較大。 近年來，隨著航空航天工業(yè)的發(fā)展，對(duì)材料的綜合性能提出更高的要求。 由于 GH4169高溫合金廣泛應(yīng)用于高溫?cái)D壓模具材料行業(yè)，研究者對(duì)于如何進(jìn)一步改進(jìn) GH4169高溫合金的綜合性能做了大量研究。 本文主要是通過控制開坯鍛造比和采用中溫形變等熱加工方法來改善 GH4169高溫合金的性能。

1、試驗(yàn)材料與方法

1.1　試驗(yàn)材料

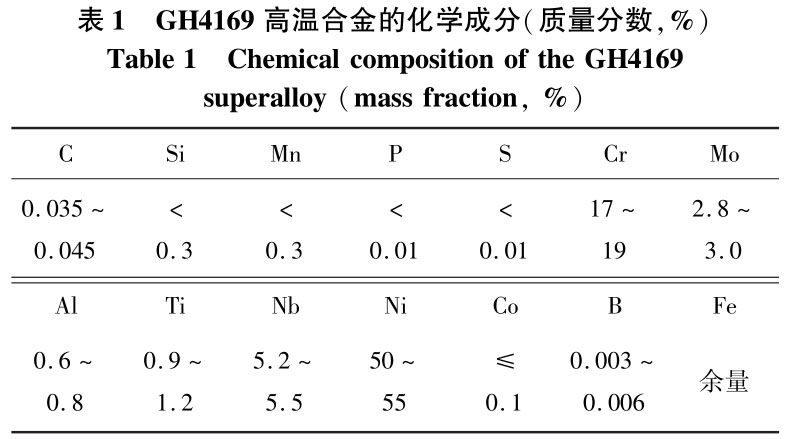

試驗(yàn)材料為 GH4169高溫合金，其主要成分見表1。

為了系統(tǒng)研究 Al、Ti 和 Nb 對(duì)合金性能和微觀組織的影響，配制了不同含量的 Al、Ti 和 Nb 合金成分體系。為了得到數(shù)量較多的穩(wěn)定相 γ′并提高其溶解溫度，增強(qiáng)其在高溫使用時(shí)的穩(wěn)定性，提高了合金中的 Al 和 Ti含量，同時(shí)亦提高 Nb 含量以增加 γ′／ γ″相的強(qiáng)化效應(yīng)。 但是在實(shí)際生產(chǎn)中，當(dāng) Al ＋ Ti ＋ Nb 的含量超過7.5％ 時(shí)，合金變得難于加工，甚至在鍛造時(shí)會(huì)開裂。因此，將 Al ＋ Ti ＋ Nb 含量控制在 7.5％以下。

1.2　試驗(yàn)方法

通過開展均質(zhì)化工藝研究，利用掃描電鏡（SEM）表征強(qiáng)化元素在枝晶間的偏析程度；對(duì)不同鍛造比的鑄坯取樣，利用光學(xué)顯微鏡（OM）表征合金的顯微組織；通過對(duì)比不同軋制（鍛造）溫度、不同冷卻方式合金的力學(xué)性能確定最優(yōu)熱加工工藝。

2、試驗(yàn)結(jié)果與分析

2.1　均質(zhì)化工藝研究

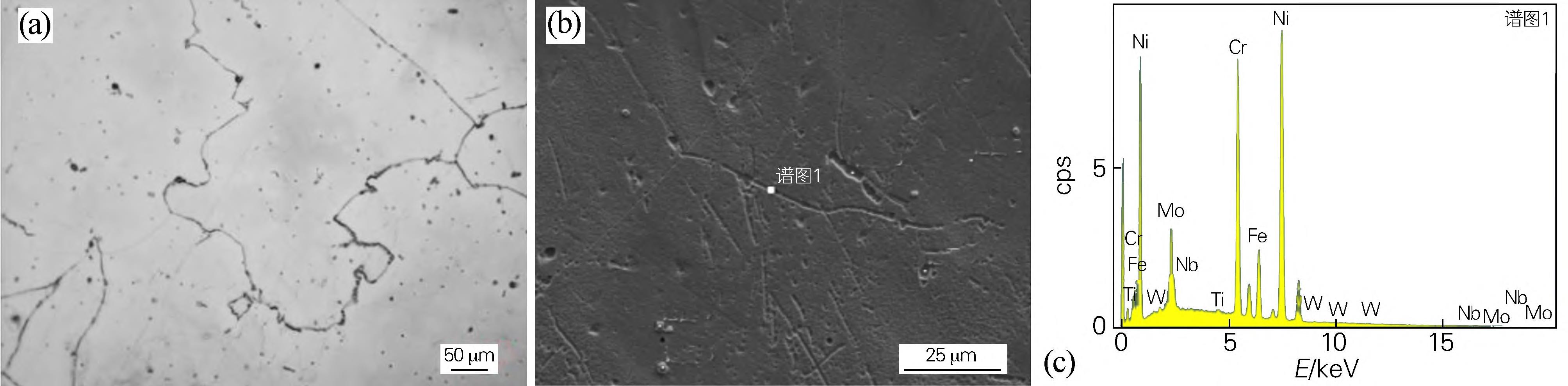

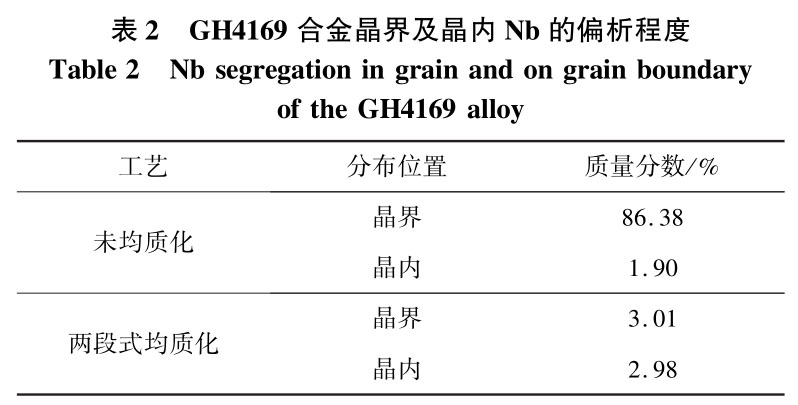

由于 GH4169高溫合金在主體成分上與 Inconel 718合金無本質(zhì)區(qū)別，且 Nb 基本維持在該合金標(biāo)準(zhǔn)的上限，這就造成在鑄態(tài)組織中枝晶間 Nb 元素的偏析更加嚴(yán)重，富 Nb 的TCP脆性相（Laves 相）更多，使得該材料的熱加工性能更差，如圖 1（ａ） 所示。 富 Nb 的Laves 相在熱加工過程中會(huì)造成沿晶開裂，同時(shí)，會(huì)減少時(shí)效階段金屬間化合物的彌散分布，影響到材料的最終性能，因此必須進(jìn)行兩段式均質(zhì)化處理，1190 ℃保溫 72 ｈ ＋1160 ℃保溫 48 ｈ 可以完全消除枝晶間強(qiáng)化元素的偏析。 圖 2 及表 2 分別為兩段式均質(zhì)化工藝處理后，Ｋ4169 高溫合金組織的變化情況以及枝晶與枝晶間的析出及元素分布情況。

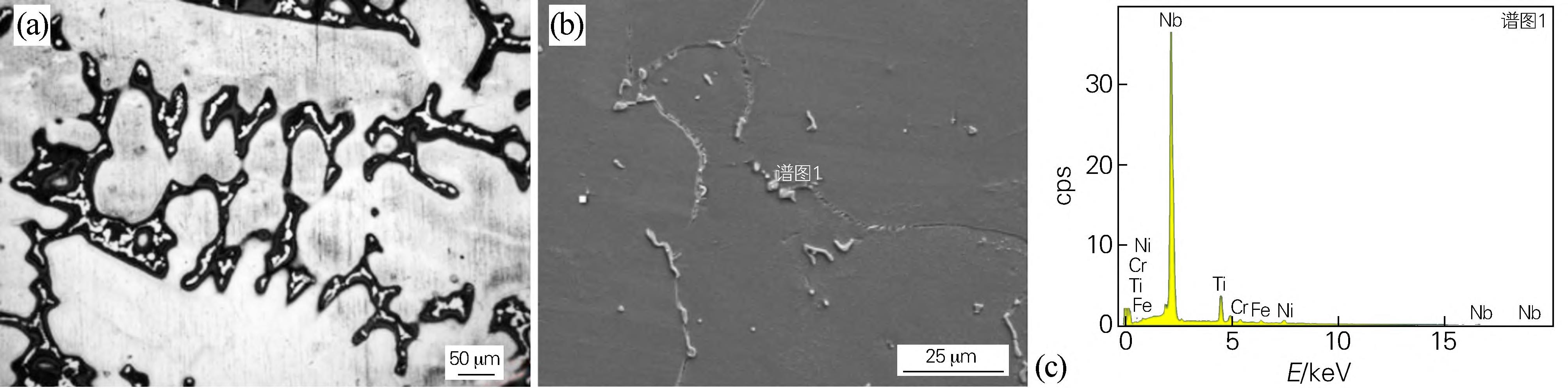

圖 １　均質(zhì)化處理前 ＧＨ４１６９ 合金的顯微組織（ａ，ｂ）及 ＥＤＳ 分析（ｃ）

Ｆｉｇ． １　Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ（ａ，ｂ） ａｎｄ ＥＤＳ ａｎａｌｙｓｉｓ（ｃ） ｏｆ ｔｈｅ ＧＨ４１６９ ａｌｌｏｙ ｂｅｆｏｒｅ ｈｏｍｏｇｅｎｉｚａｔｉｏｎ ｔｒｅａｔｍｅｎｔ

圖 ２　均質(zhì)化處理后 ＧＨ４１６９ 合金的顯微組織（ａ，ｂ）及 ＥＤＳ 分析（ｃ）

Ｆｉｇ． ２　Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ（ａ，ｂ） ａｎｄ ＥＤＳ ａｎａｌｙｓｉｓ（ｃ） ｏｆ ｔｈｅ ＧＨ４１６９ ａｌｌｏｙ ａｆｔｅｒ ｈｏｍｏｇｅｎｉｚａｔｉｏｎ ｔｒｅａｔｍｅｎｔ

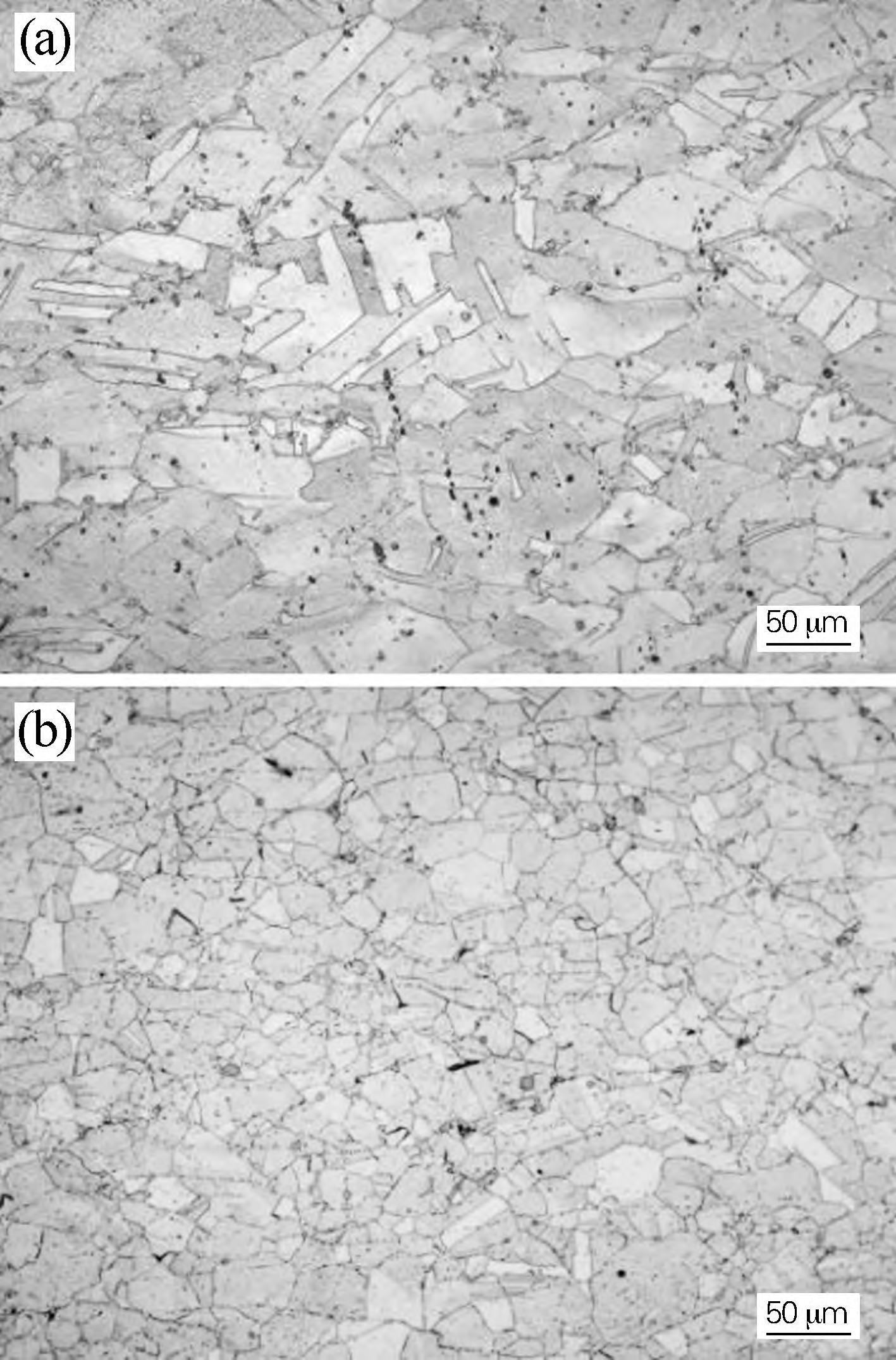

兩段式均質(zhì)化處理后，由于枝晶粗化導(dǎo)致晶界區(qū)域變細(xì)；Nb 在晶界和晶內(nèi)的分布則更趨于一致，大大改善了材料的熱加工性能，熱加工前的原始鑄態(tài)成分更加均勻，解決了軋制、鍛造后續(xù)加工過程中的沿晶開裂現(xiàn)象，大大提高了材料的成材率，如圖 3 所示。

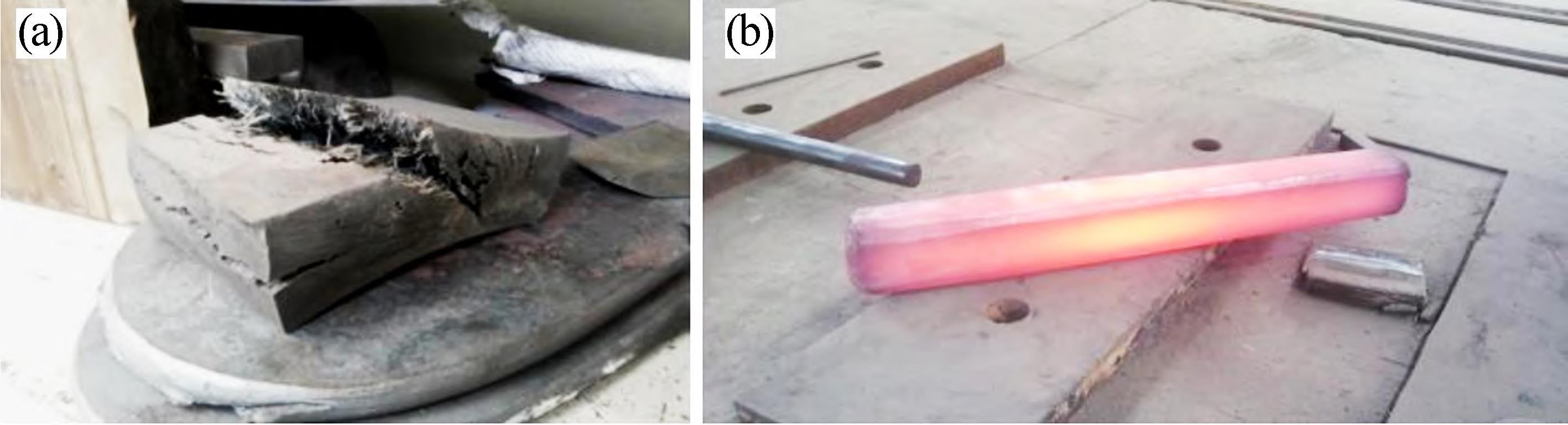

圖 ３　均質(zhì)化處理前后 ＧＨ４１６９ 合金的熱加工性能對(duì)比（ａ）未均質(zhì)化鍛造； （ｂ）均質(zhì)化后鍛造

Ｆｉｇ． ３　Ｃｏｍｐａｒｉｓｏｎ ｏｆ ｈｏｔ ｗｏｒｋｉｎｇ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｔｈｅ ＧＨ４１６９ ａｌｌｏｙ ｂｅｆｏｒｅ ａｎｄ ａｆｔｅｒ ｈｏｍｏｇｅｎｉｚａｔｉｏｎ ｔｒｅａｔｍｅｎｔ（ａ） ｆｏｒｇｅｄ ｗｉｔｈｏｕｔ ｈｏｍｏｇｅｎｉｚａｔｉｏｎ； （ｂ） ｆｏｒｇｅｄ ａｆｔｅｒ ｈｏｍｏｇｅｎｉｚａｔｉｏｎ

2.2　熱加工工藝研究

高溫合金材料的熱變形顯微組織對(duì)其性能有著重要的影響。 如鍛壓（軋制）工藝參數(shù)選擇和控制不當(dāng)，坯料原始組織和熱加工條件不合適，最終將導(dǎo)致鍛（軋）件形成不理想的組織，例如碳化物偏析、粗晶粒、項(xiàng)圈組織、膜狀晶界等。 一般認(rèn)為，較大的晶粒會(huì)得到好的蠕變、持久性能和低的塑性，細(xì)的晶粒會(huì)獲得與時(shí)間無關(guān)的優(yōu)良的力學(xué)性能。 均勻的晶粒保證均勻的性能，晶粒不均勻則會(huì)造成性能波動(dòng)。 組合鍛軋工藝和之后的熱處理可以使鍛件獲得均勻的晶粒，粗大晶粒易導(dǎo)致缺口脆性。

對(duì)均質(zhì)化后的 GH4169高溫合金進(jìn)行熱加工，其目的是通過合理的變形工藝，以期獲得優(yōu)良的晶粒組織和力學(xué)性能。 由于 GH4169合金的熱加工溫度窗口較小，一方面單次變形量過大會(huì)造成熱加工開裂傾向加劇，另一方面，總變形量不足，鑄態(tài)組織難以破碎或造成組織中混晶的出現(xiàn)，嚴(yán)重?fù)p害性能穩(wěn)定性。 為解決該矛盾，采用鍛軋工藝，將整個(gè)熱加工過程分開坯鍛造和低溫精軋兩階段進(jìn)行。 開坯鍛造采用高溫、大變形、多火次，精軋采用低溫、小變形、精確控溫控制工藝。 這種獨(dú)特的加工方法既解決了加工溫度窗口過小、材料變形不充分、鑄態(tài)組織難以消除和組織不均勻性等問題，同時(shí)又利用軋制工藝控制穩(wěn)定性的特點(diǎn)，從而保證了材料最終組織狀態(tài)、性能和尺寸精度控制。

2.2.1　開坯鍛造工藝

開坯鍛造工藝的合理性決定著材料最終的組織均勻性和綜合力學(xué)性能，利用高的鍛造溫度、較大的變形量，可以完全消除鑄態(tài)組織，同時(shí)避免材料產(chǎn)生混晶；低于可鍛溫度進(jìn)行鍛造，材料的熱塑性變差，變形量過大時(shí)，材料鍛造開裂；變形量小易形成混晶，存在混晶的材料在后期的熱處理過程中難以消除。 GH4169高溫合金與傳統(tǒng)鎳基合金相比導(dǎo)熱性更差，因此，對(duì)加熱的控制要求更加嚴(yán)格。 開坯鍛造前的加熱過程采用多段加熱方式，低溫階段必須采用緩慢加熱的方式進(jìn)行，其加熱工藝如圖 4 所示。

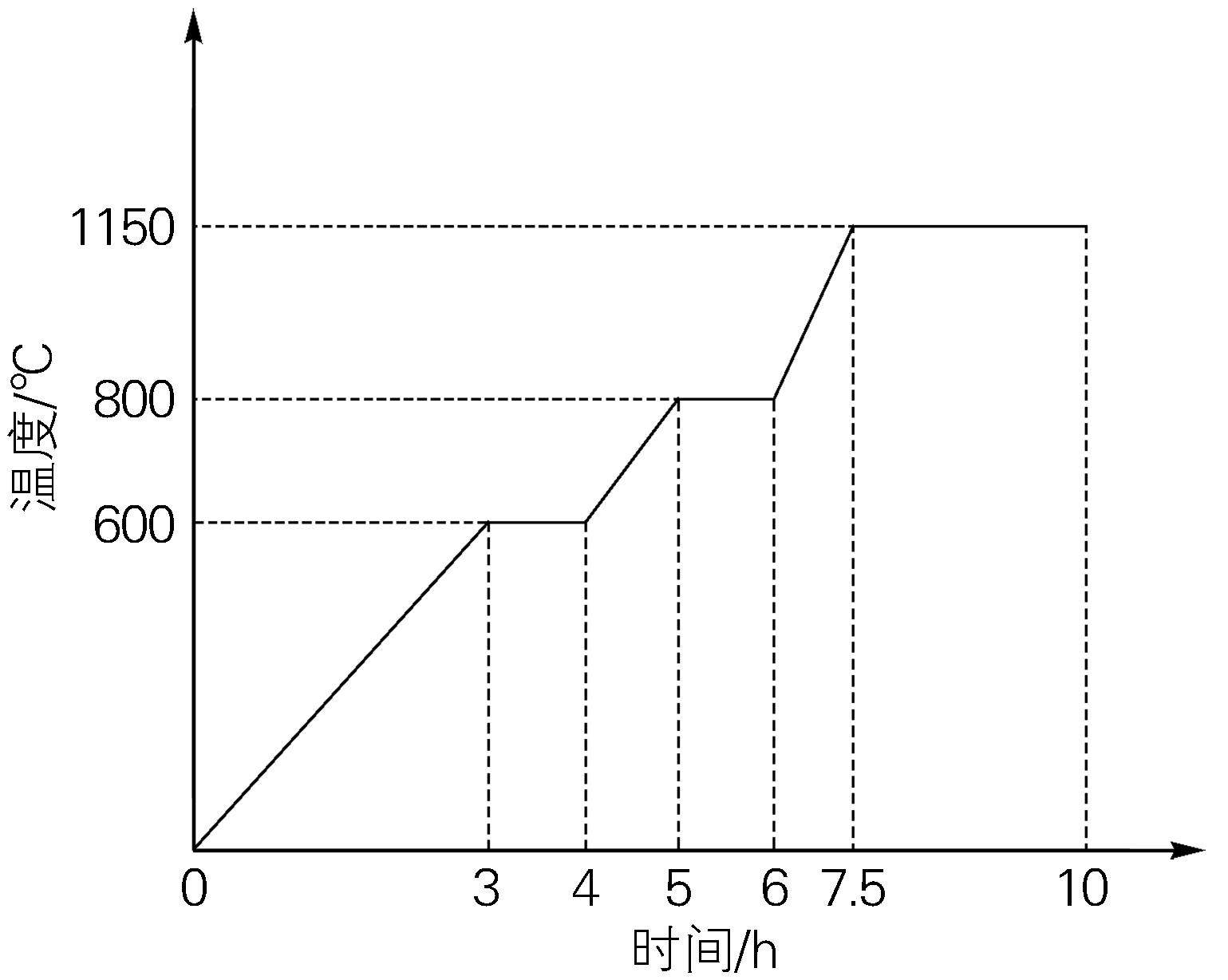

圖 ４　開坯鍛造前的加熱工藝

Ｆｉｇ． ４　Ｈｅａｔ ｐｒｏｃｅｓｓ ｂｅｆｏｒｅ ｂｉｌｌｅｔ ｆｏｒｇｉｎｇ

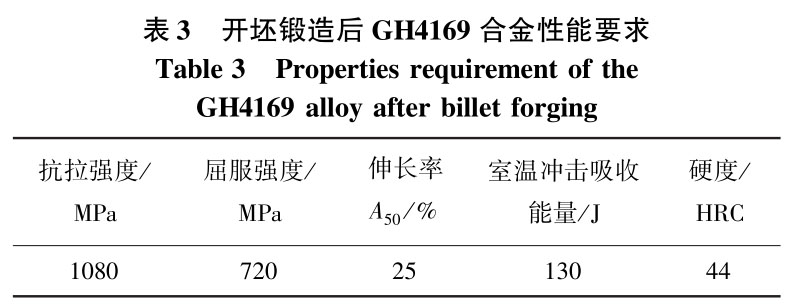

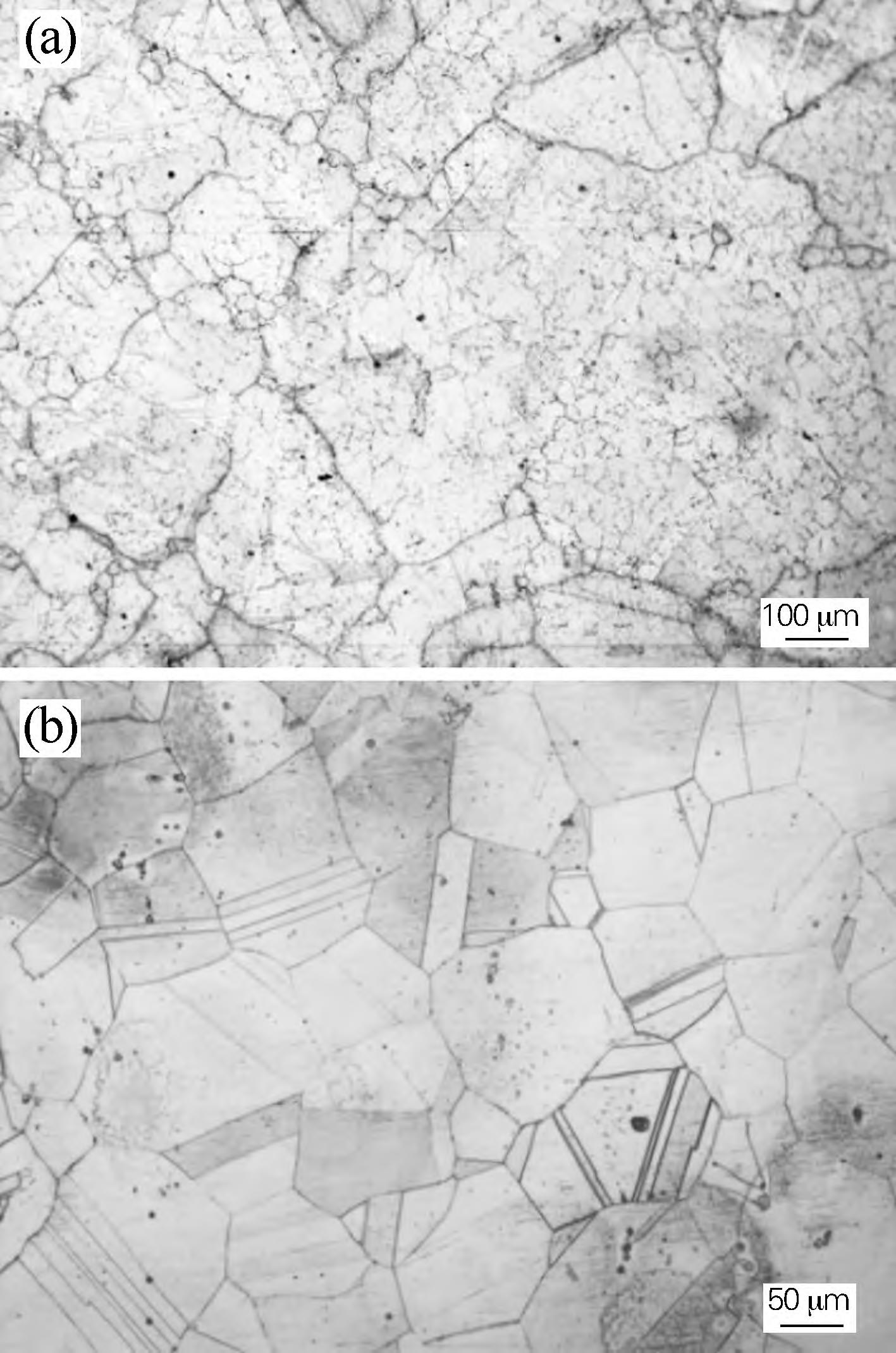

開坯鍛造的總變形量（鍛造比）對(duì)材料組織的均勻性有很大影響，且存在一定規(guī)律。 開坯鍛造時(shí)不同鍛造比對(duì)合金組織的影響如圖 5 所示。 可以看出，圖5（ａ）中由于鍛造比過小，坯料中心還存在沒有完全破碎的超大枝晶組織，隨著鍛造比的逐步增大，殘留的枝晶組織得到破碎，鑄態(tài)組織完全消除。 鍛造比≤2.5時(shí)，超大枝晶與 50 ～ 100 μｍ 的小晶粒共存，存在混晶。 隨著鍛造比進(jìn)一步增大，晶粒得到進(jìn)一步細(xì)化，晶粒組織趨于均勻一致，當(dāng)鍛造比達(dá)到 3 時(shí)，平均晶粒尺寸在 100 μｍ 左右。 開坯鍛造時(shí)，由于坯料還處于鑄態(tài)，初始鍛造要輕擊慢壓，以消除鑄造缺陷，待變形深入到鑄錠中心后，鑄態(tài)組織被完全破碎，根據(jù)設(shè)備能力，采用重錘鍛壓，以期以最少的加熱火次將坯料鍛造至要求的規(guī)格尺寸，此時(shí)，材料鍛態(tài)的性能不低于表 3的要求。

圖 ５　不同鍛造比 ＧＨ４１６９ 合金的顯微組織（ａ）鍛造比≤２．５；（ｂ）鍛造比≥３

Ｆｉｇ． ５　Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ｏｆ ｔｈｅ ＧＨ４１６９ ａｌｌｏｙｕｎｄｅｒ ｄｉｆｆｅｒｅｎｔ ｆｏｒｇｉｎｇ ｒａｔｉｏｓ（ａ） ｆｏｒｇｉｎｇ ｒａｔｉｏ≤２． ５； （ｂ） ｆｏｒｇｉｎｇ ｒａｔｉｏ≥３

2.2.2　中溫形變熱處理工藝

中溫形變熱處理是高溫合金的一種強(qiáng)化手段，與傳統(tǒng)的冷加工強(qiáng)化不同。 該工藝是在低于再結(jié)晶溫度下進(jìn)行適當(dāng)?shù)男巫儯俳?jīng)時(shí)效處理，使材料達(dá)到最終的性能要求。 中溫形變試驗(yàn)采用電渣錠開坯鍛造后經(jīng) δ相析出處理的中間坯料，其微觀組織狀態(tài)為晶界、晶內(nèi)析出大量針狀或短棒狀 δ 相。 由于軋制相比自由鍛造來說，具有工藝參數(shù)（變形溫度、變形量、形變速率等）控制穩(wěn)定、尺寸控制精確等特點(diǎn)，因此，中溫形變試驗(yàn)采用軋制的方式進(jìn)行，通過軋制方式，可為用戶提供尺寸更加精確的產(chǎn)品，同時(shí)大大提高了材料的利用率。中溫形變試驗(yàn)加熱工藝曲線如圖 6 所示，總變形量在50％以內(nèi)，開軋溫度在再結(jié)晶溫度以上，初始采用較大變形量（單次變形量控制在 10％ ～15％）進(jìn)行軋制，后期待溫至再結(jié)晶溫度以下進(jìn)行小變形量（單次變形量控制在 3％～5％）終軋，軋后水淬至室溫。圖 7 為不同處理狀態(tài) GH4169合金的顯微組織，從圖 7（ａ）可以看出，鑄錠開坯鍛造后經(jīng) δ 相析出處理，在晶界析出大量的針狀 δ 相，并向晶內(nèi)延伸長大，呈交錯(cuò)的網(wǎng)格狀。 圖 7（ｂ）為精軋后合金的顯微組織，合金在再結(jié)晶溫度下發(fā)生形變，晶粒組織被壓扁拉長。

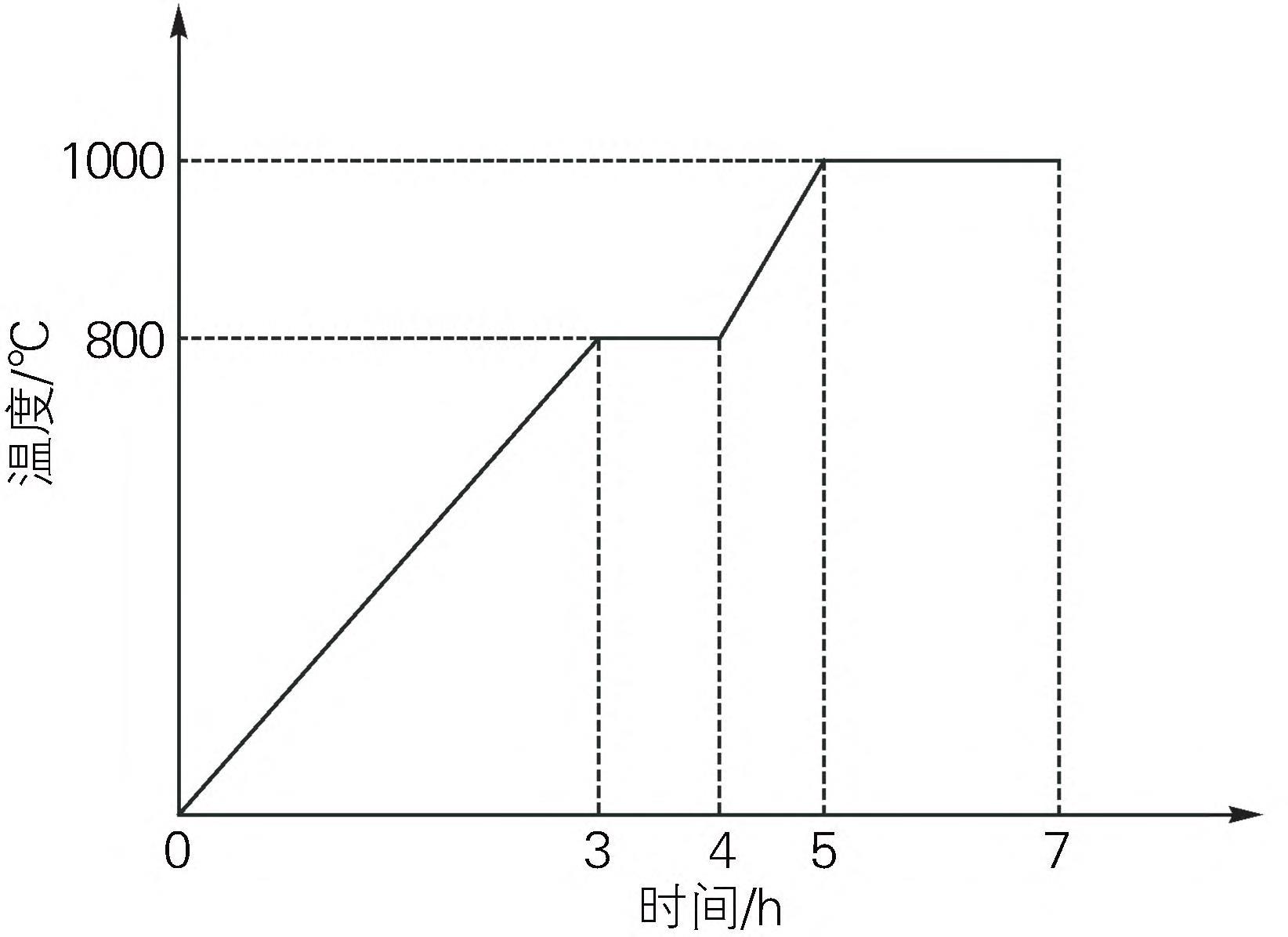

圖 ６　精軋加熱工藝曲線

Ｆｉｇ． ６　Ｈｅａｔｉｎｇ ｐｒｏｃｅｓｓ ｃｕｒｖｅ ｏｆ ｆｉｎｉｓｈ ｒｏｌｌｉｎｇ

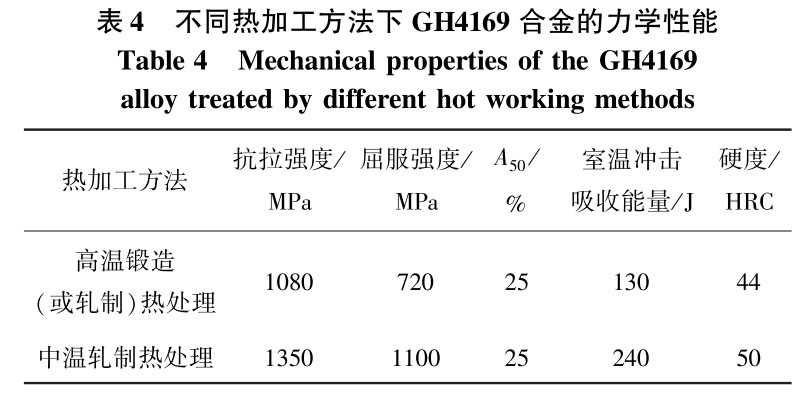

從圖 7（ｃ）可以看出，在 δ 相作用下經(jīng)過精軋變形，合金的晶粒得到進(jìn)一步細(xì)化。 中溫形變造成微觀組織與結(jié)構(gòu)不均勻性，有利于碳化物等第二相在位錯(cuò)等缺陷處析出，在晶界和晶內(nèi)存在的大量 δ 相，對(duì)控制晶粒的長大起了重要作用。 在精軋高溫階段，較大的形變使材料內(nèi)部組織在 δ 相作用下被細(xì)化，并在隨后的再結(jié)晶溫度以下的精軋過程中，細(xì)小的晶粒組織又被壓扁拉長，從而該形變手段對(duì)提高合金的強(qiáng)度非常有利。 GH4169高溫合金經(jīng)中溫形變熱處理后，其性能較傳統(tǒng)高溫鍛造（或軋制）熱處理后明顯提高，性能對(duì)比如表4 所示。

從表 4 可以看出，GH4169高溫合金經(jīng)中溫軋制熱處理后，其常溫力學(xué)性能明顯高于傳統(tǒng)熱變形工藝獲得的材料性能，尤其是對(duì)材料的硬度提高最為有效。

圖 ７　ＧＨ４１６９ 合金軋前（ａ）、精軋后縱向（ｂ）及精軋后橫向（ｃ）顯微組織

Ｆｉｇ． ７　Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ｂｅｆｏｒｅ ｆｉｎｉｓｈ ｒｏｌｌｉｎｇ（ａ）， ｖｅｒｔｉｃａｌｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｆｔｅｒ ｆｉｎｉｓｈ ｒｏｌｌｉｎｇ（ｂ） ａｎｄ ｔｒａｎｓｖｅｒｓｅｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｆｔｅｒ ｆｉｎｉｓｈ ｒｏｌｌｉｎｇ（ｃ） ｏｆ ｔｈｅ ＧＨ４１６９ ａｌｌｏｙ

2.3　固溶及時(shí)效處理工藝

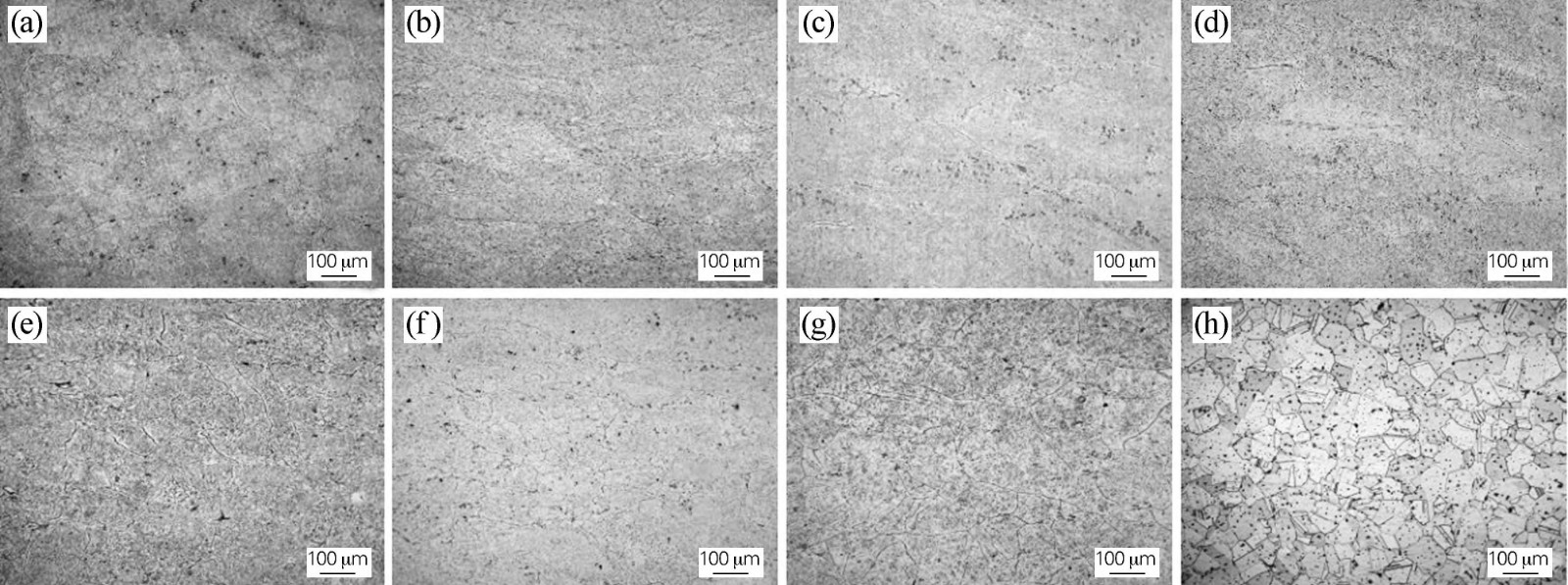

高溫合金的熱處理工藝通常采用固溶及時(shí)效處理。 固溶處理的目的：一方面實(shí)現(xiàn)熱加工過程中析出相的完全固溶；另一方面根據(jù)材料用途，實(shí)現(xiàn)對(duì)熱加工組織的合理調(diào)控。 時(shí)效處理主要為實(shí)現(xiàn)第二相的彌散析出，保證材料有足夠的強(qiáng)度和硬度。 圖8 為 ＧＨ4169高溫合金經(jīng)不同溫度固溶，且經(jīng)（720 ±5） ℃ ×8 ｈ，以50 ℃ ／ ｈ爐冷至（620 ±5） ℃保溫 8 ｈ 的時(shí)效處理后的顯微組織。 由于時(shí)效溫度較低，時(shí)效過程對(duì)合金晶粒尺寸幾乎無影響，晶粒尺寸主要受固溶溫度控制。 由圖 8 可以看出，經(jīng) 1060 ℃ ×1 ｈ 固溶（見圖 8（ｈ））后，再結(jié)晶晶粒尺寸發(fā)生顯著粗化，平均晶粒尺寸約為70 μｍ；經(jīng)1020 ℃ ×1 ｈ 固溶（見圖 8（ｇ）），晶粒尺寸比1060 ℃ ×1 ｈ 固溶后的大，且存在晶粒尺寸不均勻現(xiàn)象，可見這是不完全再結(jié)晶造成的，而 1020 ℃以下固溶，晶粒無明顯變化，說明合金在 1020 ℃時(shí)開始發(fā)生再結(jié)晶。 合金在1020 ℃開始發(fā)生再結(jié)晶，再結(jié)晶晶粒數(shù)量較少，存在混晶現(xiàn)象，這是不完全再結(jié)晶的結(jié)果；合金在 1060 ℃發(fā)生了完全再結(jié)晶，再結(jié)晶晶粒增多，晶粒細(xì)化且更加均勻；而經(jīng) 1020 ℃以下溫度固溶后，合金奧氏體晶粒尺寸無變化（見圖 8（ａ ～ ｆ）），均為大量未再結(jié)晶的扁晶，此時(shí)無再結(jié)晶現(xiàn)象發(fā)生。

圖 ８　不同溫度固溶處理及時(shí)效后 ＧＨ４１６９ 合金的顯微組織

Ｆｉｇ． ８　Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ｏｆ ｔｈｅ ＧＨ４１６９ ａｌｌｏｙ ｓｏｌｕｔｉｏｎ ｔｒｅａｔｅｄ ａｔ ｄｉｆｆｅｒｅｎｔ ｔｅｍｐｅｒａｔｕｒｅｓ ａｎｄ ｔｈｅｎ ａｇｅｄ（ａ） ８６０ ℃； （ｂ） ９００ ℃； （ｃ） ９２０ ℃； （ｄ） ９４０ ℃； （ｅ） ９６０ ℃； （ｆ） ９８０ ℃； （ｇ） １０２０ ℃； （ｈ） １０６０ ℃

從圖 8 不同溫度固溶 ＋ 時(shí)效處理后的晶粒來看，1020 ℃以下固溶處理，在晶界上依然存在大量的 δ相（Ｎｉ 3 Nb），δ 相是材料在熱加工、熱處理過程中沿晶界析出的一種穩(wěn)定相，并向晶內(nèi)延伸，在 1020 ℃以下固溶，δ 相并未溶解，對(duì)晶粒的長大產(chǎn)生釘扎作用，從而也驗(yàn)證了 δ 相開始溶解溫度為 1020 ℃。1060 ℃固溶時(shí)，晶界處的 δ 相已經(jīng)溶解。 另外，從圖8（ｇ，ｈ）也可以看到在晶界、晶內(nèi)存在高溫難溶的點(diǎn)狀碳、氮化物。

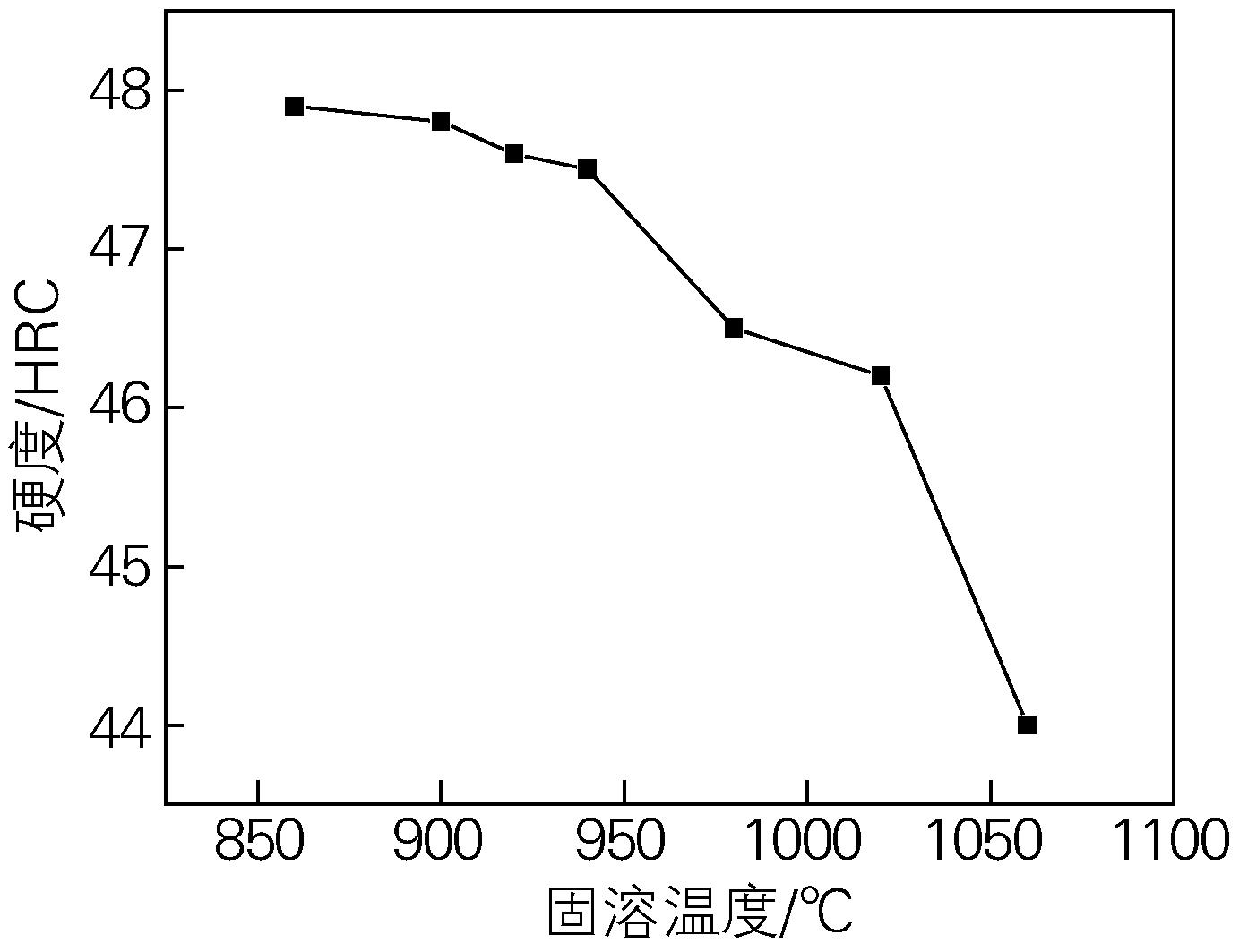

固溶溫度對(duì)合金硬度的影響規(guī)律如圖 9 所示。 可以看出，同樣的時(shí)效工藝下，不同的固溶溫度會(huì)對(duì)最終硬化效果帶來不同的影響，980 ℃ 是實(shí)現(xiàn)第二相完全固溶的溫度，此后隨著固溶溫度升高，由于晶粒的粗化導(dǎo)致成品硬度值呈下降趨勢。 在 1020 ℃以下進(jìn)行固溶處理，時(shí)效后合金性能，尤其是硬度指標(biāo)，能夠達(dá)到一些高溫?cái)D壓模具材料低端用戶的使用要求（ ＞45 ＨＲＣ），但存在硬度不均，硬度在 46 ～ 48 ＨＲＣ 之間波動(dòng)。 況且對(duì)于性能要求更高的連續(xù)擠壓行業(yè)用戶來說，47 ＨＲＣ以下的硬度已不能滿足其使用要求。 此外，由圖 9 可以看出，當(dāng)固溶溫度超過 1020 ℃后，由于 δ 相溶解，且發(fā)生再結(jié)晶，使得硬度急劇下降到 45 ＨＲＣ 以下，不能滿足用戶使用要求。

圖 ９　固溶溫度對(duì) ＧＨ４１６９ 高溫合金硬度的影響

Ｆｉｇ． ９　Ｅｆｆｅｃｔ ｏｆ ｓｏｌｕｔｉｏｎ ｔｅｍｐｅｒａｔｕｒｅ ｏｎ ｈａｒｄｎｅｓｓｏｆ ｔｈｅ ＧＨ４１６９ ｓｕｐｅｒａｌｌｏｙ

2.4　冷卻方式對(duì) GH4169高溫合金性能的影響

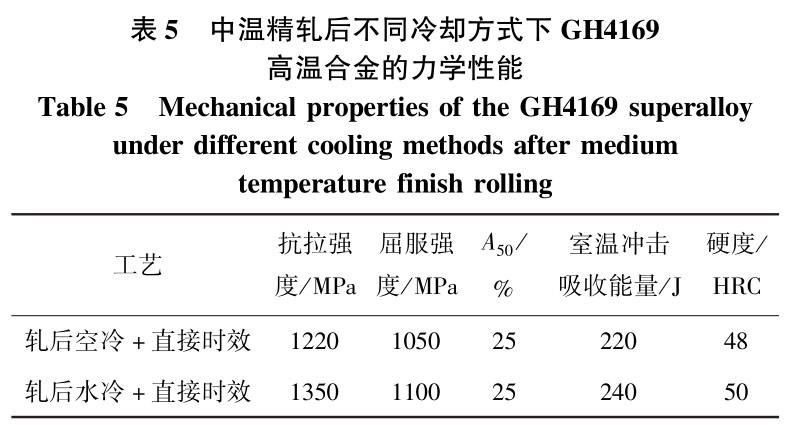

為進(jìn)一步提高 GH4169高溫合金的強(qiáng)度，對(duì)冷卻方式進(jìn)行了調(diào)整，中溫精軋后采用空冷和水冷兩種方式，然后進(jìn)行直接時(shí)效處理，圖 10 為中溫精軋后空冷、水冷 ＋ 直接時(shí)效后 GH4169高溫合金的顯微組織。 由圖 10 可以看出，軋后水冷 ＋ 直接時(shí)效后的合金晶粒明顯小于空冷后直接時(shí)效的晶粒，說明材料在精軋后空冷過程中，晶粒發(fā)生部分回復(fù)長大，使得中溫形變殘存于合金基體內(nèi)的形變能得到一定程度的釋放，造成合金常溫下的強(qiáng)度有所降低，性能明顯低于水冷 ＋ 直接時(shí)效處理的合金，性能對(duì)比見表 5。

圖 １０　中溫精軋后空冷（ａ）、水冷（ｂ） ＋ 直接時(shí)效態(tài)ＧＨ４１６９ 高溫合金的顯微組織

Ｆｉｇ． １０　Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ｏｆ ｔｈｅ ＧＨ４１６９ ｓｕｐｅｒａｌｌｏｙ ａｉｒｃｏｏｌｅｄ（ａ） ａｎｄ ｗａｔｅｒ ｃｏｏｌｅｄ（ｂ） ａｆｔｅｒ ｍｅｄｉｕｍｔｅｍｐｅｒａｔｕｒｅ ｆｉｎｉｓｈ ｒｏｌｌｉｎｇ ＋ ｄｉｒｅｃｔｌｙ ａｇｉｎｇ

3、結(jié)論

1） 通過對(duì) GH4169高溫合金的顯微組織形貌和元素偏析情況分析可知，采用兩段式均質(zhì)化處理1190 ℃保溫 72 ｈ ＋ 1160 ℃ 保溫 48 ｈ 可大幅改善GH4169合金中單質(zhì) Nb 在晶界和晶內(nèi)的偏析，提高鍛造成材率。

2） 采用較大的鍛造比（≥3） 可明顯改善混晶。另外，合金經(jīng) 1060 ℃固溶 1 ｈ，可實(shí)現(xiàn)完全再結(jié)晶。

3） 采用中溫軋制水冷 ＋ 直接時(shí)效的生產(chǎn)工藝，可將合金的抗拉強(qiáng)度由傳統(tǒng)熱變形工藝處理后的1080 ＭＰａ提高到1350 ＭＰａ，屈服強(qiáng)度由720 ＭＰａ 提高到1100 ＭＰａ，硬度由 44 ＨＲＣ 提高到 50 ＨＲＣ，各項(xiàng)指標(biāo)均達(dá)到了連續(xù)擠壓模具材料的使用要求。

參考文獻(xiàn)：

［1］ 李愛蘭， 湯　鑫， 蓋其東， 等.熱處理工藝對(duì) Ｋ4169 合金微觀組織的影響［Ｊ］.航空材料學(xué)報(bào)， 2006， 26（3）： 311?312．

Ｌｉ Ａｉｌａｎ， Ｔａｎｇ Ｘｉｎ， Ｇａｉ Ｑｉｄｏｎｇ， ｅｔ Al.Ｅｆｆｅｃｔ ｏｆ ｈｅａｔ ｔｒｅａｔｍｅｎｔ ｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ｏｆ Ｋ4169 ｓｕｐｅｒAlｌｏｙ ［ Ｊ ］.ＪｏｕｒｎA(yù)l ｏｆ ＡｅｒｏｎａｕTiｃAlＭａｔｅｒｉAlｓ， 2006， 26（3）： 311?312．

［2］ Ｒａｄａｖｉｃｈ Ｊ Ｆ， Ｆｏｒｔ Ａ.Ｅｆｆｅｃｔｓ ｏｆ ｌｏｎｇ Tiｍｅ ｅｘｐｏｓｕｒｅ ｉｎ Alｌｏｙ 625 ａｔ1200 ℉， 1400 ℉ａｎｄ 1600 ℉［Ｃ］ ／ ／ Ｉｎ ｐｒｏｃｅｅｄｉｎｇｓ ｏｆ ｔｈｅ ＩｎｔｅｒｎａTiｏｎA(yù)lＳｙｍｐｏｓｉｕｍ ｏｎ ＳｕｐｅｒAlｌｏｙｓ 718， 625， 706 ａｎｄ Ｖａｒｉｏｕｓ ＤｅｒｉｖａTiｖｅｓ．ＷａｒｒｅｎｄAlｅ： ＴＭＳ， 1994： 635?647．

［3］ Ｒｅｅｄ Ｒ Ｃ.Ｔｈｅ ＳｕｐｅｒAlｌｏｙｓ： ＦｕｎｄａｍｅｎｔAlｓ ａｎｄ ＡｐｐｌｉｃａTiｏｎｓ ［ Ｍ］．Ｃａｍｂｒｉｄｇｅ： Ｃａｍｂｒｉｄｇｅ Ｕｎｉｖｅｒｓｉｔｙ Ｐｒｅｓｓ， 2006： 2?30．

［4］ 傅恒志， 郭景杰， 劉　林， 等.先進(jìn)材料定向凝固［Ｍ］.北京： 科學(xué)出版社， 2008： 525?527．

［5］ 郭建亭.高溫合金材料學(xué)（上冊）［Ｍ］.北京： 科學(xué)出版社， 2008：5?13．

［6］ Ｌｉｎｇ Ｌ Ｓ Ｂ， Ｈａｎ Ｙ Ｆ， Ｚｈｏｕ Ｗ， ｅｔ Al.Ｓｔｕｄｙ ｏｆ ｍｉｃｒｏｓｅｇｒｅｇａTiｏｎ ａｎｄLaves ｐｈａｓｅ ｉｎ Inconel 718 ｓｕｐｅｒAlｌｏｙ ｒｅｇａｒｄｉｎｇ ｃｏｏｌｉｎｇ ｒａｔｅ ｄｕｒｉｎｇｓｏｌｉｄｉｆｉｃａTiｏｎ［Ｊ］.ＭｅｔAlｌｕｒｇｉｃAl ａｎｄ ＭａｔｅｒｉAlｓ ＴｒａｎｓａｃTiｏｎｓ Ａ， 2015，46（1）： 354?361．

［7］ 劉艷梅， 孫文儒， 陳國勝， 等.GH4169合金凝固過程中 Nb 偏析的計(jì)算［Ｊ］.有色冶金設(shè)計(jì)與研究， 2017， 38（5）： 54?56．

Ｌｉｕ Ｙａｎｍｅｉ， Ｓｕｎ Ｗｅｎｒｕ， Ｃｈｅｎ Ｇｕｏｓｈｅｎｇ， ｅｔ Al.Ｍｅａｓｕｒｅｍｅｎｔ ｏｆ NbｓｅｇｒｅｇａTiｏｎ ｉｎ GH4169ｓｕｐｅｒAlｌｏｙ ｄｕｒｉｎｇ ｓｏｌｉｄｉｆｉｃａTiｏｎ［Ｊ］.ＮｏｎｆｅｒｒｏｕｓＭｅｔAlｓ Ｅｎｇｉｎｅｅｒｉｎｇ ａｎｄ Ｒｅｓｅａｒｃｈ， 2017， 38（5）： 54?56．

相關(guān)鏈接
